Ce este placa de aluminiu PCB
Placa din aluminiu PCB are performanță electrică excelentă, capacitate de disipare termică, ecranare electromagnetică, rezistență dielectrică ridicată și rezistență la încovoiere, aplicată pe scară largă în numeroase industrii, cum ar fi iluminatul LED de mare putere, puterea, sursa de iluminare din spate a televizorului, autovehicule, computere, modulul de frecvență variabilă pentru aer condiționat , electronică aerospațială, telecomunicații, îngrijire medicală, audio etc. Chiar și când vine vorba de camera pentru telefonul mobil, cea mai des folosită, aluminiul PCB este o parte esențială a telefonului mobil. Fiind un tip de PCB cu miez metalic (MCPCB), PCB-urile din aluminiu au destule asemănări cu PCB-urile FR4 în ceea ce privește procesul sau tehnica de fabricație, cum ar fi gravarea foliei groase de cupru, protecția la gravarea suprafeței din aluminiu, fabricarea plăcilor de aluminiu și imprimarea măștilor de lipit etc. .
Produs înrudit

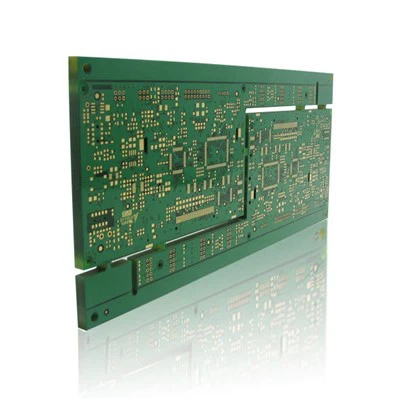

FR-4 este cel mai des folosit material pentru PCB-uri rigide. Este posibil să aveți nevoie de plăci de circuite imprimate FR-4, dar poate că nu sunteți sigur. Să analizăm când PCB-urile FR-4 sunt alegerea potrivită, comparându-le cu PCB-urile ceramice și PCB-urile cu miez metalic (MCPCB).
Plăcile de cupru PCB sunt esențiale în fabricarea plăcilor de circuite imprimate (PCB-uri) de înaltă performanță. Aceste foi sunt cunoscute pentru conductivitate electrică excelentă, management termic și fiabilitate, făcându-le o alegere preferată în diverse aplicații de înaltă tehnologie.
Căutați servicii Rogers de fabricare PCB? Ai ajuns la locul potrivit. La Atlantic, suntem specializați în furnizarea de fabricație de PCB de top folosind materiale Rogers, renumite pentru performanța și fiabilitatea lor excepționale în aplicații solicitante.
De la prototip până la producție, Atlantic vă oferă acoperire pentru toate nevoile dvs. de PCB flexibile și PCB rigid-flex. Cunoștințele noastre extinse și experiența în fabricarea plăcilor de circuite imprimate flexibile ne oferă un avantaj competitiv în industria PCB. Nu solicităm cantități minime de comandă și promitem întotdeauna prețuri competitive și servicii pentru clienți imbatabile.
Avantajele plăcii de aluminiu PCB
Prietenos cu mediul
Aluminiul este netoxic și reciclabil. Producția sa promovează conservarea energiei și este ușor de asamblat. De asemenea, utilizarea aluminiului ca material de bază pentru PCB-uri contribuie la protecția mediului.
01
Disipare excelentă a căldurii
Temperaturile ridicate pot provoca daune grave dispozitivelor electronice. Prin urmare, utilizarea materialelor care facilitează disiparea căldurii este alegerea potrivită. Aluminiul transferă eficient căldura departe de componentele generatoare de căldură sau de părțile importante, minimizând orice impact potențial dăunător asupra plăcii de circuit.
02
Durabilitate
Aluminiul oferă rezistență, duritate și durabilitate pe care substraturile ceramice sau din fibră de sticlă nu le pot oferi. Aluminiul este un material dur care reduce riscul de deteriorare accidentală în timpul producției, manipulării și utilizării de zi cu zi.
03
Ușoare
Aluminiul sporește rezistența și rezistența produselor fără a adăuga o greutate suplimentară semnificativă.
04
Cost scăzut
Aluminiul este un metal care poate fi găsit într-o varietate de climate, așa că este ușor de extras și rafinat. Prin urmare, costurile pentru a face acest lucru sunt semnificativ mai mici decât alte metale. La rândul său, aceasta înseamnă că fabricarea produselor cu aceste metale este și mai puțin costisitoare.
05
Caracteristici structurale ale plăcii de aluminiu PCB
Strat de cupru circuit
Stratul de circuit de cupru (de obicei folosind folie de cupru electrolitică) este gravat pentru a forma circuitul imprimat, care este utilizat pentru asamblarea componentelor și conexiuni. În comparație cu FR4 tradiționale, PCB-urile din aluminiu pot transporta curenți mai mari pentru aceeași grosime și lățime de linie.
Strat izolator dielectric
Stratul de izolație dielectrică este o tehnologie de bază a PCB-urilor din aluminiu, care servește în primul rând scopurilor de lipire, izolație și conducție termică. O conductivitate termică mai bună a stratului izolator ajută la disiparea căldurii generate de componente. Temperaturile de lucru mai scăzute ale dispozitivelor cresc puterea de încărcare, reduc volumul, prelungesc durata de viață și sporesc puterea de ieșire.
Substrat metalic
Alegerea metalului pentru substratul metalic izolat depinde de diverși factori, cum ar fi coeficientul de dilatare termică, conductivitatea termică, rezistența, duritatea, greutatea, starea suprafeței și costul substratului metalic.
Tipul de structură a plăcii de aluminiu PCB
PCB din aluminiu cu un singur strat cu partea de montare cu o singură componentă
PCB din aluminiu cu un singur strat cu o singură parte de montare are cea mai simplă structură și este, de asemenea, cel mai ușor de fabricat. Circuitul este gravat direct pe stratul de cupru al plăcii laminate de aluminiu.
Căldura este transferată de la componente la stratul de cupru, la stratul PP, apoi la stratul de aluminiu.
PCB din aluminiu cu două straturi cu partea de montare cu o singură componentă
PCB din aluminiu cu două straturi, cu o singură parte de montare, are două straturi de cupru și straturi PP.
Căldura este transferată de la componente la primul strat de cupru, la primul strat de PP, la al doilea strat de cupru, la al doilea strat de PP și apoi la stratul de aluminiu.
PCB din aluminiu cu două straturi cu laturi de montare cu două componente
Atunci când PCB-urile cu o singură față nu pot găzdui toate circuitele, PCB-urile din aluminiu pot fi proiectate ca pe două fețe. Structura unui PCB din aluminiu cu două straturi cu laturi de montare a componentelor duble este similară cu cea a unui PCB FR4 cu două straturi cu laturi de montare a componentelor duble. Cu toate acestea, spațiul dintre PTH-uri și baza de aluminiu este umplut cu rășină. Căldura este transferată de la componente în stratul de cupru, apoi în stratul PP și, în final, în stratul de aluminiu.
PCB din aluminiu cu patru straturi cu laturi de montare cu două componente
O placă de aluminiu cu patru straturi are două straturi de cupru și straturi de PP.
Căldura este transferată de la componente la stratul exterior de cupru, apoi la primul strat de PP, mai departe la al doilea strat de cupru, apoi la al doilea strat de PP și în final la stratul de aluminiu. Prin urmare, conductivitatea termică a unui PCB cu patru straturi este mai mică decât cea a unui PCB cu un singur strat și a unui PCB din aluminiu cu două straturi cu laturi de montare cu două componente.
• Echipamente audio:Amplificator de intrare, amplificator de ieșire, amplificator echilibrat, amplificator audio, preamplificator, amplificator de putere.
• Alimentare electrică:Regulator comutator, convertor DC/AC, regulator SW etc.
• Dispozitive electronice de comunicare:Amplificator de înaltă frecvență, dispozitiv de filtrare, circuit de transmisie.
• Echipamente de automatizare de birou:Sofer de motor, etc.
• Automobile:Regulator electronic, sistem de aprindere, controler de putere etc.
• Calculatoare:Placă CPU, unitate de dischetă, surse de alimentare etc.
• Module de alimentare:Invertor, releu solid, redresor.
• Lămpi și iluminat:Odată cu promovarea lămpilor de economisire a energiei, diverse lămpi cu LED-uri colorate de economisire a energiei sunt foarte binevenite pe piață, iar PCB-urile din aluminiu utilizate în lămpile cu LED sunt utilizate pe scară largă.
Performanța plăcii PCB din aluminiu
Disiparea termică
Substraturile PCB obișnuite, cum ar fi FR4, CEM3 sunt conductoare slabe de căldură. Dacă căldura echipamentelor electronice nu poate fi distribuită la timp, aceasta va duce la defecțiunea temperaturii ridicate a componentelor electronice. Substraturile din aluminiu pot rezolva această problemă de disipare termică.
Dilatare termică
PCB-ul cu substrat de aluminiu poate rezolva eficient problema disipării termice, astfel încât problema de dilatare și contracție termică a componentelor de pe plăci de circuite imprimate cu diferite substanțe poate fi atenuată, ceea ce îmbunătățește durabilitatea și fiabilitatea întregii mașini și echipamente electronice. În special, substratul de aluminiu poate rezolva problemele de dilatare termică și contracție SMT (tehnologia de montare la suprafață).
Stabilitate dimensională
Placa de circuit imprimat cu substrat din aluminiu are aparent o stabilitate mai mare decât materialul izolator al plăcii de circuit imprimat. Când este încălzit de la 30 grade C la 140 ~ 150 grade C, modificarea dimensională a substratului de aluminiu este de numai 2,5 ~ 3,0%.
Altă performanță
Placa de circuit imprimat cu substrat din aluminiu are efect de ecranare și poate alternativ un substrat ceramic fragil. Substratul din aluminiu ajută, de asemenea, la îmbunătățirea rezistenței la căldură și a proprietăților fizice și la reducerea costurilor de producție și a forței de muncă.
Structura plăcii de aluminiu PCB
PCB-urile din aluminiu sunt CCL-uri pe bază de aluminiu (CCL este un tip de material de bază al PCB-urilor). PCB-urile din aluminiu sunt de fapt destul de asemănătoare cu PCB-urile FR4. Structura de bază a PCB-urilor din aluminiu este în patru straturi. Este format dintr-un strat de folie de cupru, un strat dielectric, un strat de bază de aluminiu și membrană de bază din aluminiu.
Strat de folie de cupru
Stratul de cupru utilizat este relativ mai gros decât CCL-urile normale (1 oz-10oz). Un strat mai gros de cupru înseamnă o capacitate de transport mai mare a curentului.
Stratul dielectric
Stratul dielectric este un strat conductiv termic și are o grosime de aproximativ 50 μm până la 200 μm. A avut o rezistență termică scăzută și este potrivit pentru aplicarea sa.
Baza din aluminiu
Al treilea strat este baza de aluminiu care este alcătuită din substrat de aluminiu. Are o conductivitate termică ridicată.
Strat de membrană de bază din aluminiu
Membrana de bază din aluminiu este selectivă. Are un rol protector prin menținerea suprafeței de aluminiu în siguranță împotriva răzuirii și gravare nedorită. Este de două tipuri, adică mai mic de 120 de grade sau în jur de 250 de grade (anti temperatură ridicată).
Dificultăți de fabricație ale plăcilor și soluțiilor din aluminiu PCB
Indiferent de PCB-uri din aluminiu cu un singur strat, dublu-strat sau multi-strat sau MCPCB, acestea au multe asemănări în ceea ce privește procesul de fabricație a PCB-urilor FR4. Cu toate acestea, PCB-urile din aluminiu, ca tip de PCB-uri avansate, prezintă în continuare aspecte speciale ale procesului de fabricație, necesitând un management și un control riguros și eficient.
Gravare folie groasă de cupru
PCB-urile din aluminiu sunt de obicei aplicate în dispozitive de putere cu densitate mare de putere, astfel încât folia de cupru este relativ groasă. Când folia de cupru are o grosime de 3 oz sau mai mult, gravarea foliei de cupru necesită compensarea lățimii urmelor. În caz contrar, lățimea urmei va fi în afara toleranței după gravare. Prin urmare, pentru a garanta un control optim al lățimii/spațierii urmelor și al impedanței care pot satisface cerințele de proiectare, următoarele lucrări trebuie să fie terminate în avans.
o. Compensarea lățimii urmelor ar trebui să fie proiectată corespunzător.
b. Efectul producției de urme asupra lățimii/spațierii urmelor ar trebui eliminat.
c. Factorii de gravare și parametrii agentului trebuie controlați riguros.
Imprimare masca de lipit
Imprimarea măștii de lipit este considerată o dificultate de fabricație a PCB-ului din aluminiu datorită efectului foliei groase de cupru. Dacă grosimea cuprului este extraordinară după gravarea imaginii, se va genera o diferență mare între suprafața de urmărire și placa de bază, iar masca de lipit va deveni dificilă. Pentru a asigura imprimarea lină a măștii de lipit, următoarele principii ar trebui să fie respectate:
o. Uleiul pentru mască de lipit ar trebui să fie preluat cu performanță de înaltă calitate.
b. Se folosește imprimarea de două ori cu mască de lipit.
c. Atunci când este necesar, se bazează pe metoda de fabricație de umplere cu rășină, în al doilea rând, de masca de lipit.
Fabricare mecanică
Fabricarea mecanică a PCB-urilor din aluminiu conține găurire mecanică, frezare și turnare și înțepare în V și bavuri tinde să fie lăsate pe calea internă, ceea ce va reduce rezistența electrică. Prin urmare, pentru a asigura o fabricație mecanică de înaltă calitate, trebuie respectate următoarele principii:
o. Freza electrică și freza profesională ar trebui să fie luate pentru producția de volum redus.
b. Tehnica de control și modelul trebuie observate în procesul de turnare cu matriță.
c. Parametrii de foraj trebuie ajustați în mod corespunzător pe PCB-uri din aluminiu cu cupru gros pentru a preveni generarea de bavuri.
Pentru ce sunt folosite placa PCB din aluminiu?
Datorită longevității, construcției ușoare și prețurilor eficiente din punct de vedere al costurilor, PCB-urile din aluminiu sunt utilizate într-un sortiment de produse care necesită eficacitate pe termen lung. De obicei, aceste produse includ elemente de iluminat care necesită un nivel ridicat de căldură pentru a fi condus departe de componentă.
PCB-urile din aluminiu se găsesc adesea în:
• Componente de iluminat:Luminile LED folosesc frecvent PCB-uri din aluminiu datorită nivelului lor ridicat de conductivitate termică.
• Echipamente audio:PCB-urile din aluminiu sunt folosite într-o varietate de amplificatoare.
• Componente computer:Elementele computerului, cum ar fi dischetele și elementele de alimentare, folosesc frecvent PCB-uri din aluminiu.
• Sursă de alimentare și întrerupătoare:Elemente precum adaptoarele AC-DC, radiatoarele și izolatoarele încorporează PCB-uri din aluminiu pentru a minimiza căldura generată.
Cum sunt fabricate placile PCB din aluminiu?
Netăiat:Materia prima in dimensiuni mari este taiata la dimensiunile specifice necesare productiei. Scopul acestui pas este pregătirea acestuia pentru prelucrarea ulterioară.
Foraj:Găurirea găurilor în substratul de aluminiu conform cerințelor de proiectare.
Fotolitografie pe film uscat:Designul este transferat pe substratul de aluminiu prin fotolitografie.
Inspecţie:Verificați dacă modelul de pe substratul de aluminiu îndeplinește cerințele de proiectare.
Gravurare:Îndepărtarea cuprului neprotejat de fotorezist pentru a forma modelul de circuit dorit.
Gravurare:Verificați din nou dacă circuitul gravat îndeplinește specificațiile.
Ulei verde:Aplicați lac de protecție pentru a proteja circuitul și pentru a îmbunătăți proprietățile de izolare.
Caracter:Informații de marcare pe substratul de aluminiu.
Cec verde:Verifică calitatea și uniformitatea stratului de ulei verde.
Spray de tablă:Pulverizați un strat de tablă pe suprafața plăcii pentru a îmbunătăți lipirea și rezistența la coroziune.
Tratarea substratului de aluminiu:Tratați suprafața substratului de aluminiu pentru a-i îmbunătăți proprietățile fizice și chimice.
lovire:Tăierea substratului de aluminiu după cum este necesar pentru a forma forma produsului final.
Inspecție finală:Inspecția finală a calității produsului finit.
Ambalare și transport:Ambalați produsele calificate și pregătiți-le pentru expediere către clienți.
